北斗/GNSS形变监测解决方案

2017-06-27 09:48:497183

形变监测是为了监视变形体点位移动状况而进行长期、重复的测量工作,其关键在于提取变形敏感部位和各观测周期的变形点的形变信息,对提取的形变信息进行分析、解释,按照一定的数学模型进行合理的预测及预警。


湖南珞珈德毅北斗/GNSS形变监测解决方案基于北斗高精度卫星定位和高精度卫星数据处理解算技术,对桥梁、大坝、电力杆塔、公路边坡、尾矿库、采空区沉降以及路基沉降等形变进行数据实时自动采集、传输、存储、处理,为综合预警和防护工作提供全天候全天时毫米级智能化监控,打造GNSS监测生态数据链,科学分析形变发展趋势,智能预警,实现防灾减灾的目的,保障人民群众生命财产安全。

一、系统介绍

德毅智慧北斗/GNSS形变监测解决方案拥有核心北斗解算模块,依托丰富的北斗/GNSS误差模型,集成北斗/GNSS接收机、北斗/GNSS接收机天线阵列、传感监测设备、形变监测分析处理软件、数据库管理平台、TCP/IP网络传输、多线程任务管理系统等,为广大用户提供可靠稳定的北斗/GNSS多模多频板卡等核心部件、GNSS核心解算系统软件及全方位、高精度、多领域的系统集成行业应用解决方案,实现7X24小时多方位立体监控建筑结构和地质形变,为分析变形趋势提供有效数据依据,智能预警,排除隐患,及时预防突如其来的灾害事件。

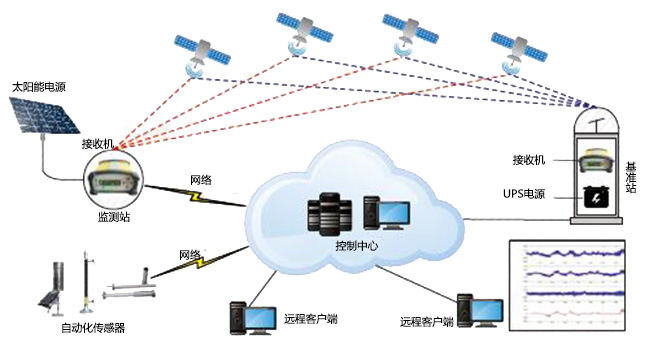

二、系统组成

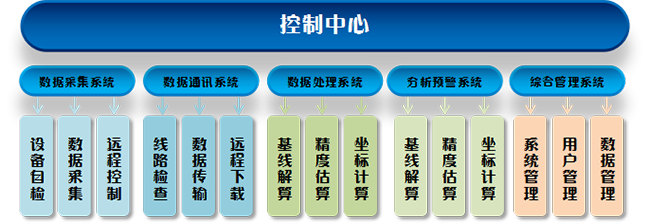

高精度实时形变监测系统集成了北斗/GNSS接收机、风速风向计等多种传感器,由综合管理系统、数据采集系统、数据通讯系统、数据处理系统、分析预警系统组成,实现对桥梁、大坝、电力杆塔、公路边坡、尾矿库、采空区沉降以及路基沉降等建筑结构及地质的高精度三维形变监测。


1、综合管理系统
对整个系统进行管理和可视化操作,分配用户权限,对监测数据进行管理,并对原始数据进行分析。

2、数据采集系统

由布置在地质和结构建筑形变监测点的参考站GNSS接收机、GNSS天线及各种自动化传感器组成,完成设备自检和数据采集,实现对设备的远程控制。

3、数据通讯系统
由有线网络、光纤、串口、无线网桥及3G/4G/WiFi组成,根据实际情况选择最合适的数据传输方式,完成所有数据的传输。

4、数据处理系统
由布置在监控中心的PC机、服务器系统及形变监测软件系统组成,是整个监测系统的数据处理、监控与分析中心,实现处理基线解算、坐标精度预估和坐标计算。

5、分析预警系统

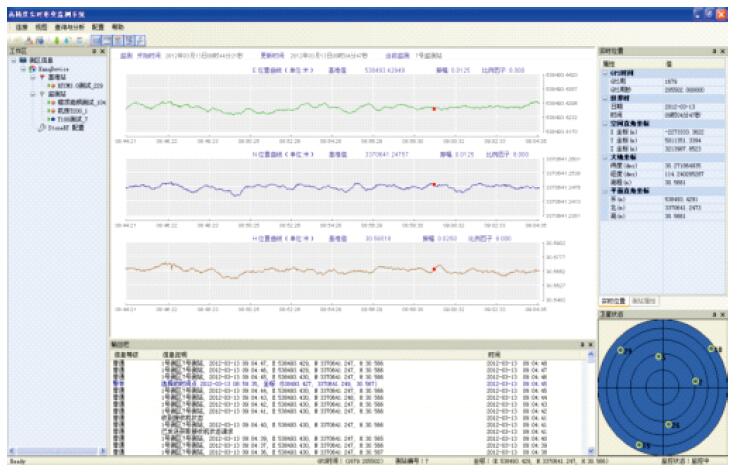

对解算的数据进行数据分析,生成数据分析曲线,通过设定的阈值对超限数据进行判断和告警,自动记录和生成数据分析报告。

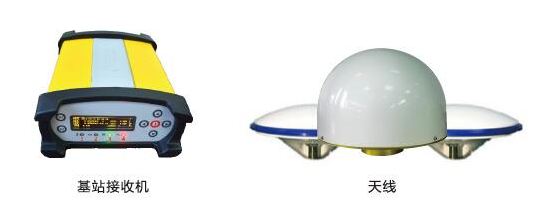

三、主要硬件

四、系统优势

1、 定位精度高
形变监测精度可达亚毫米级,实时水平解算精度优于±3.0mm,实时高程解算精度优于±5.0mm。

2、 兼容性强
兼容北斗、GPS和GLONASS三大系统,支持北斗B1/B2/B3、GPS L1/L2/L5、GLONASS L1/L2多系统联合自动解算、存储,支持自由组合方式。可与各类监管部门的系统平台实现无缝衔接,构建信息数据的多级共享模式。

3、 稳定性高,高动态输出
全天候全天时连续监测采集数据每秒一帧输出,最高数据输出频率达20HZ。

4、 支持多种传感器,实时互联网模式
支持风速风向计、温度湿度仪、振动传感器、数字摄像头等辅助监测的传感器。监测结果及分析数据可实现实时异地远程管理,监控人员足不出户,统揽全局,智能决策。

5、 数据采集分析智能化
完美的“黑匣子”智能数据采集、分析功能,实时监测、记录地质和结构建筑形变情况,并自动进行数据解算、分析,实时输出动态数据分析报表。

6、 预警多样化
可根据数据的危险程度和等级采用短信、微信、邮件等方式和渠道进行分级发布,预警信息发布方便灵活。

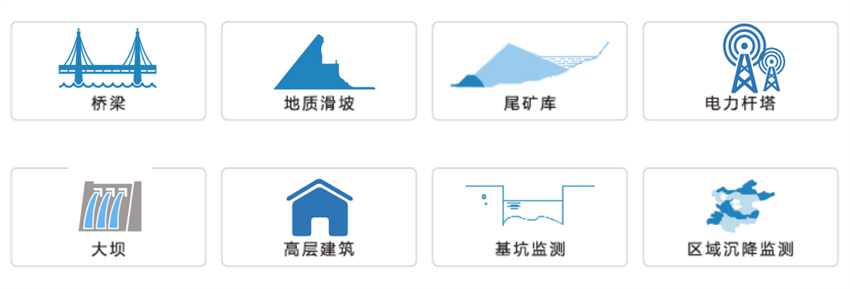

五、应用场景
